알리 - 실링팬조명 구입 / 사용기



전에 실링팬조명 사용기를 작성하긴 했는데, 많이 부족하여, 이번에 추가로 설치하면서 사진을 좀 더 많이 찍어보았습니다.

혹시나 구입하시는 분들 설치에 어려움이 없으시도록요..

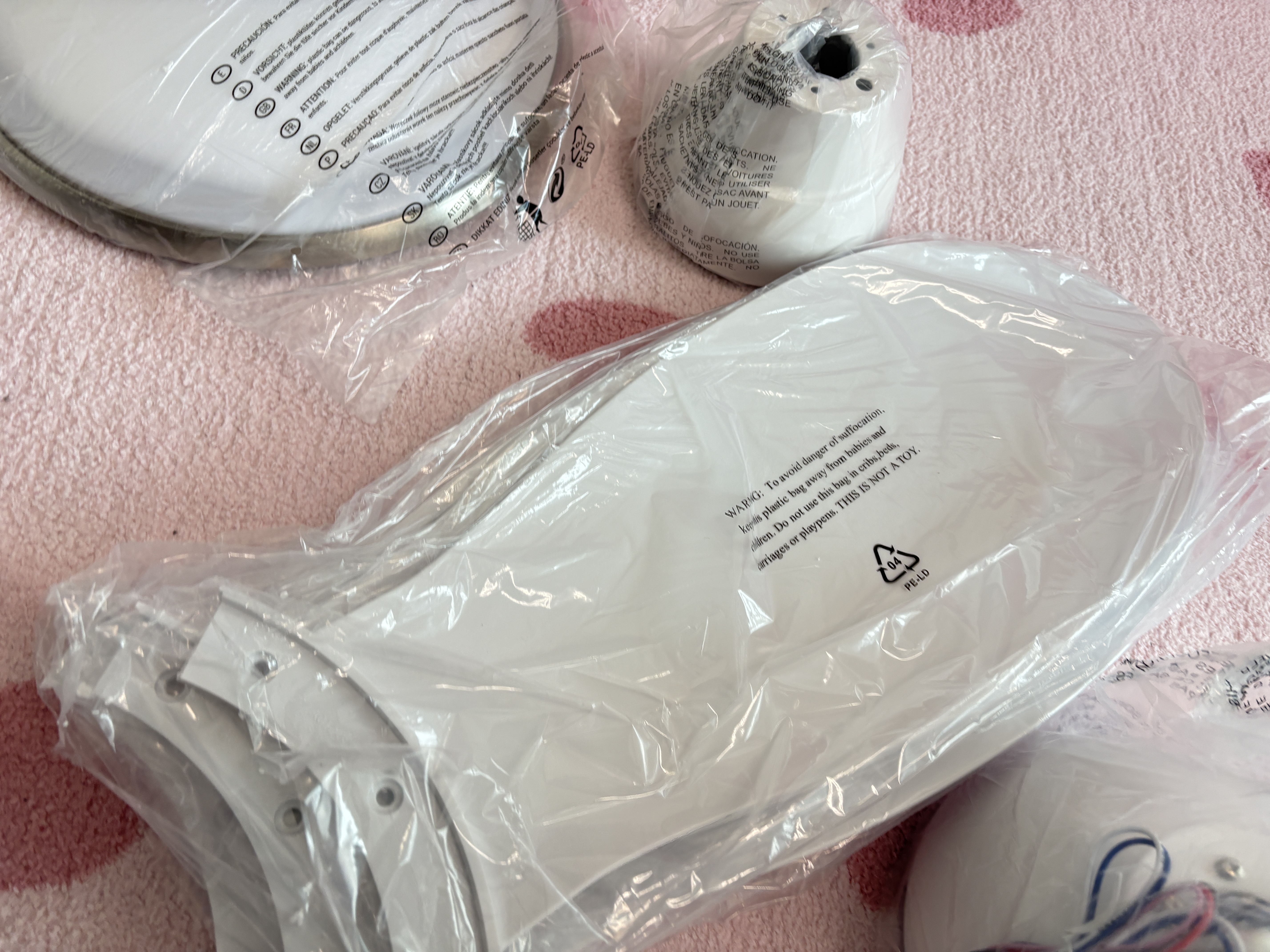

먼저 구성품입니다. 빠진거 없나 잘 확인해주세요.

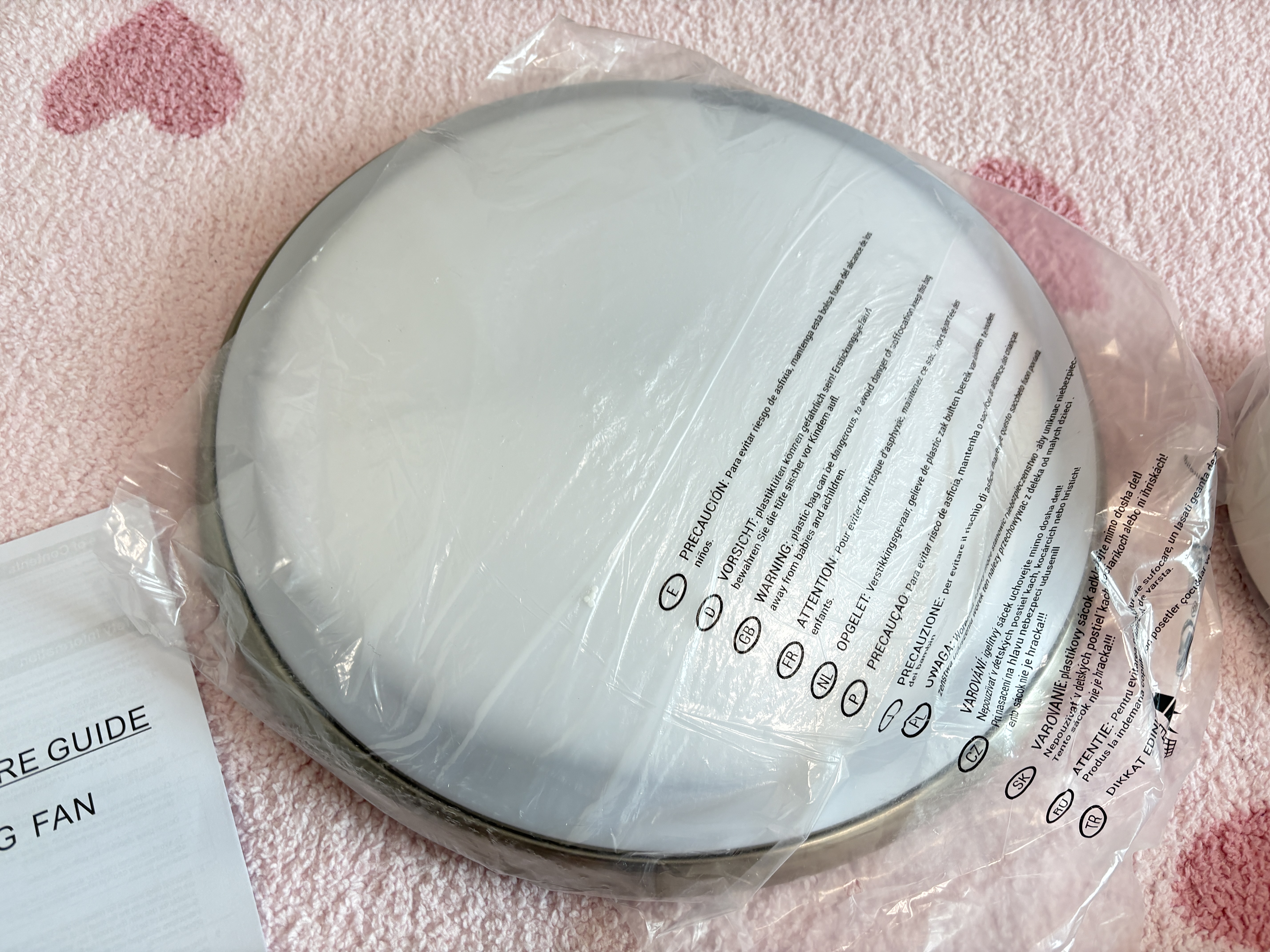

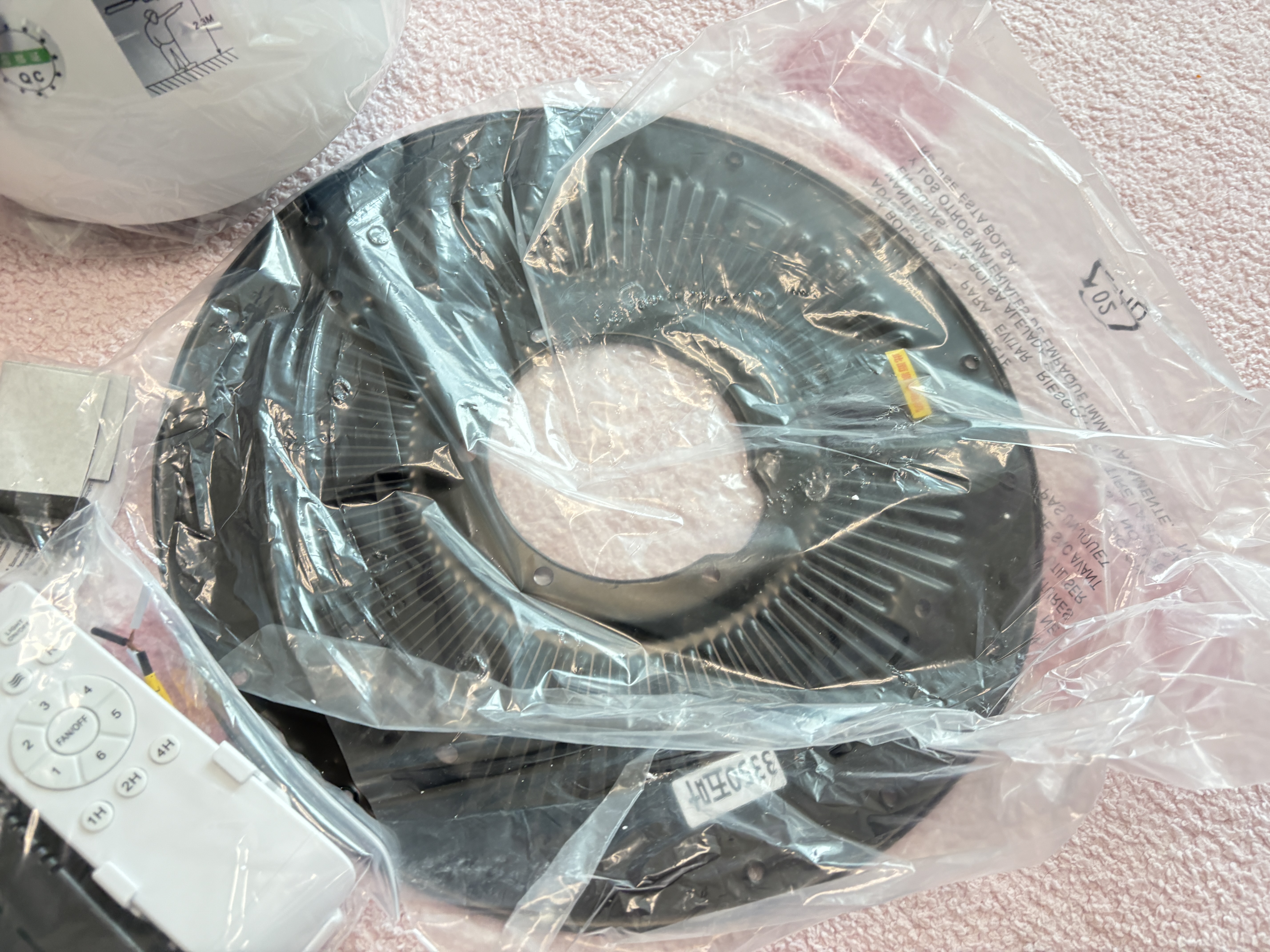

이거는 가장 하부에 설치되는 전등과 전등 마운트 부분입니다.

LED등이 자석식으로 달라붙는데 저 은색 마운트에 설치하게 되고요, 하얀색은 그냥 플라스틱 커버입니다.

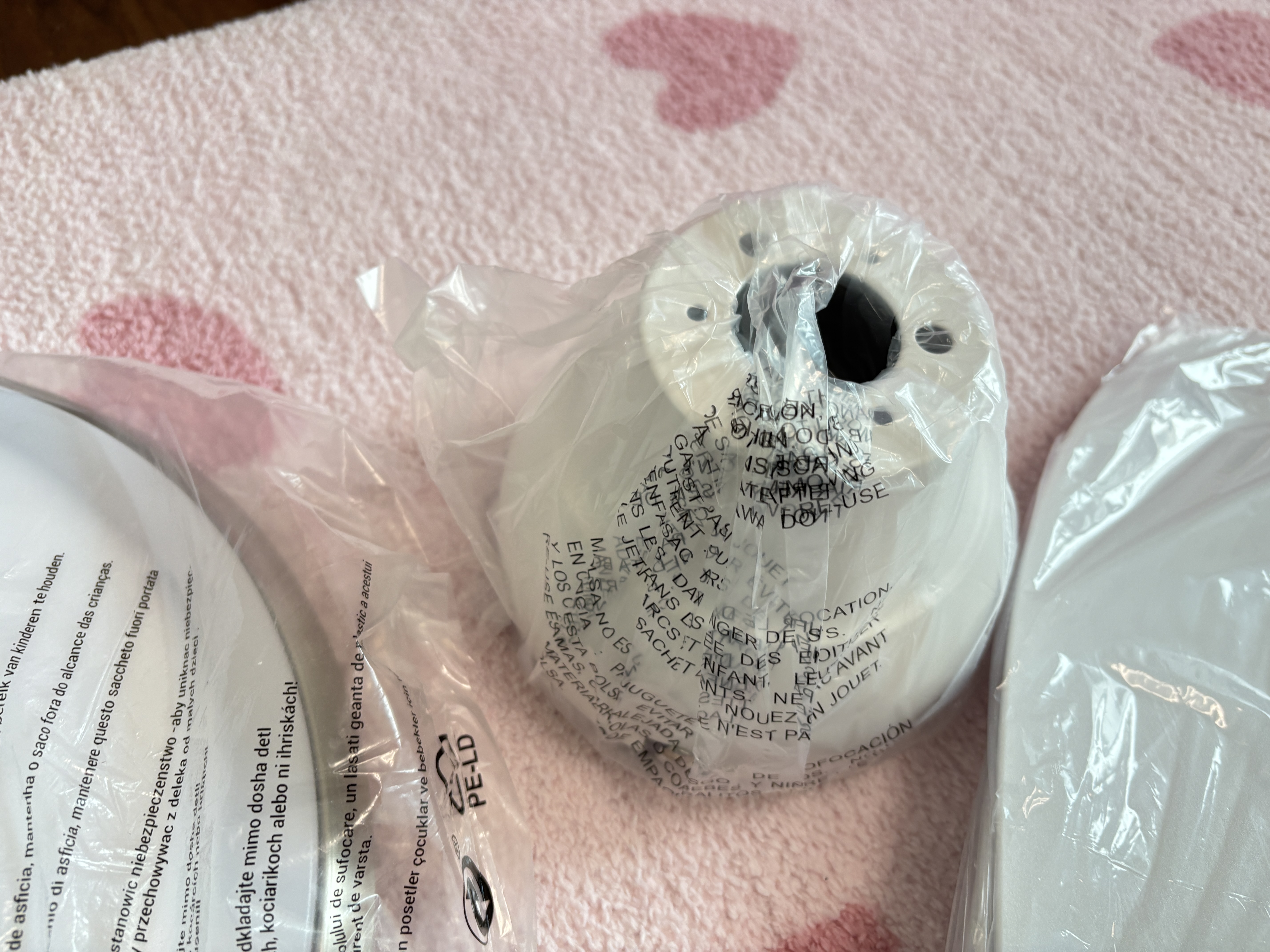

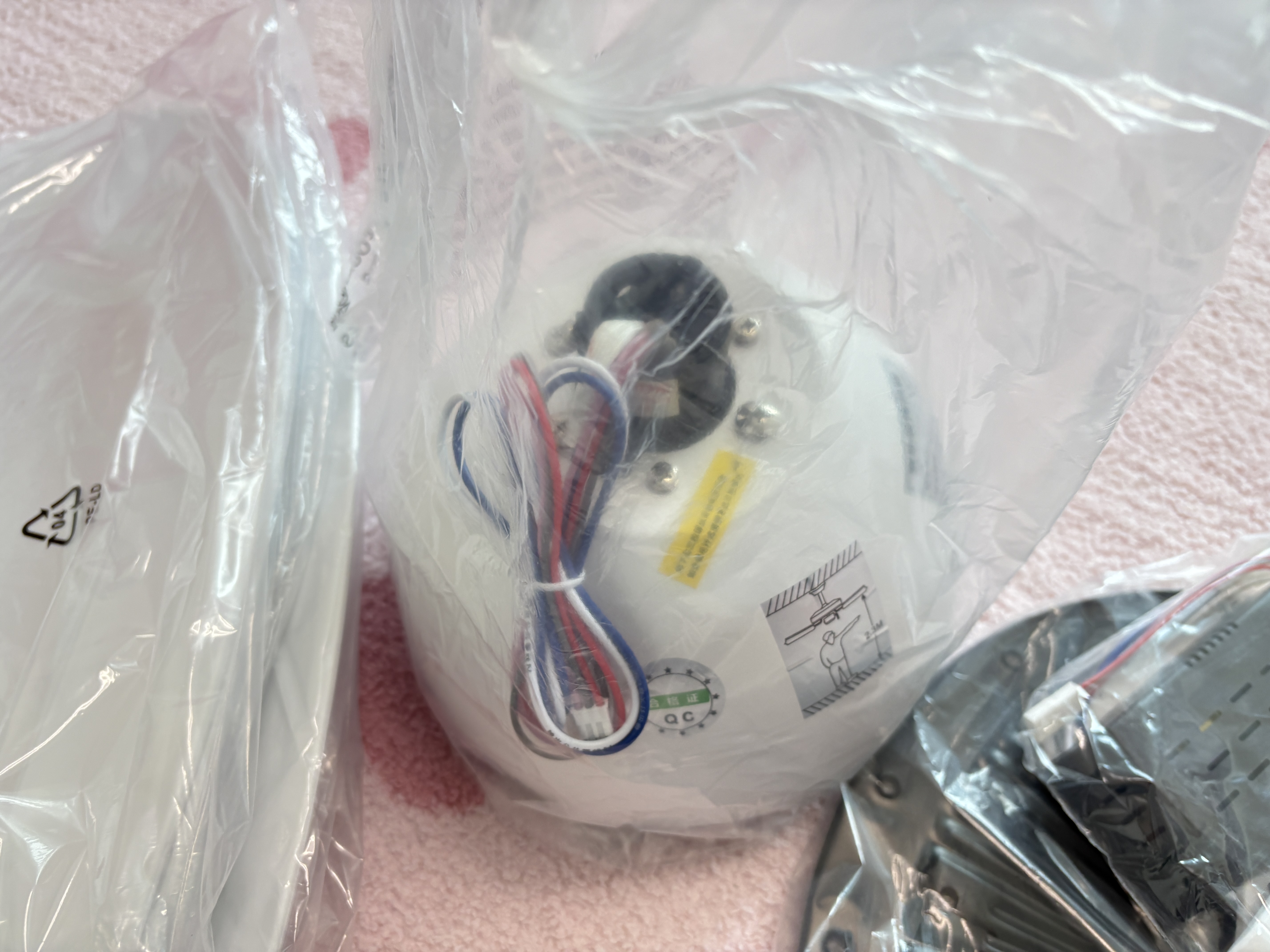

이건 천장에서 가까운 부분입니다. 저 안에 리모트 컨트롤러가 들어가게 됩니다. 전선도 저기에..





날개입니다. 저는 큰 사이즈를 사서 아주 거대합니다.. 설치시 앞뒤 방향에 주의해야 합니다.





이건 모터입니다. 아까 천장에서 가장 가까운 부품과 결합되는 녀석입니다.

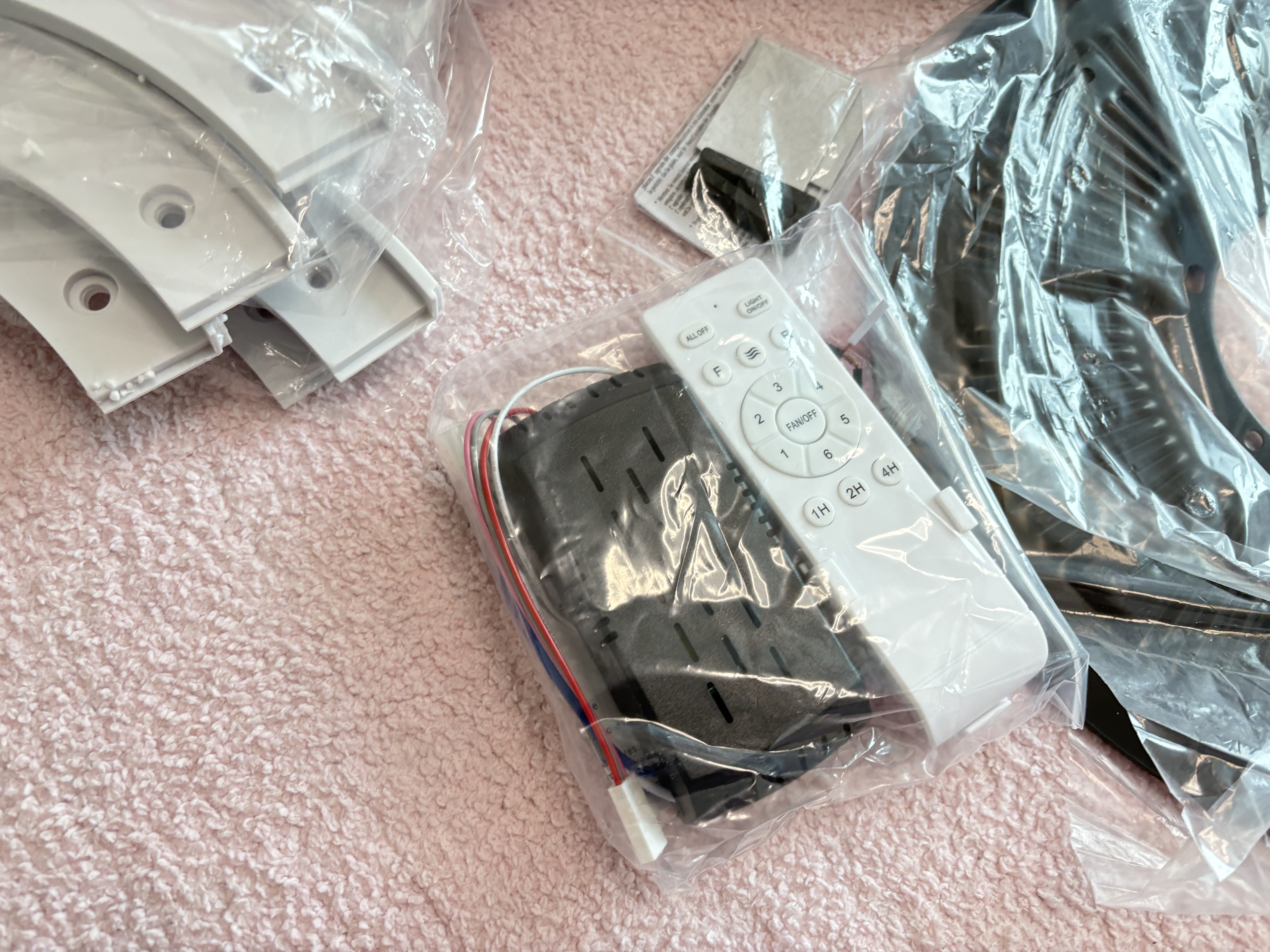

리모컨 컨트롤러와 리모컨입니다. 이게 있어야 실질적으로 동작을 시킬 수 있습니다.

리모컨 잃어버리면.,, 답이 없죠.. (전등은 켜고 끌 수 있습니다.)









날개를 부착하는 원판입니다. 모터랑도 결합됩니다.

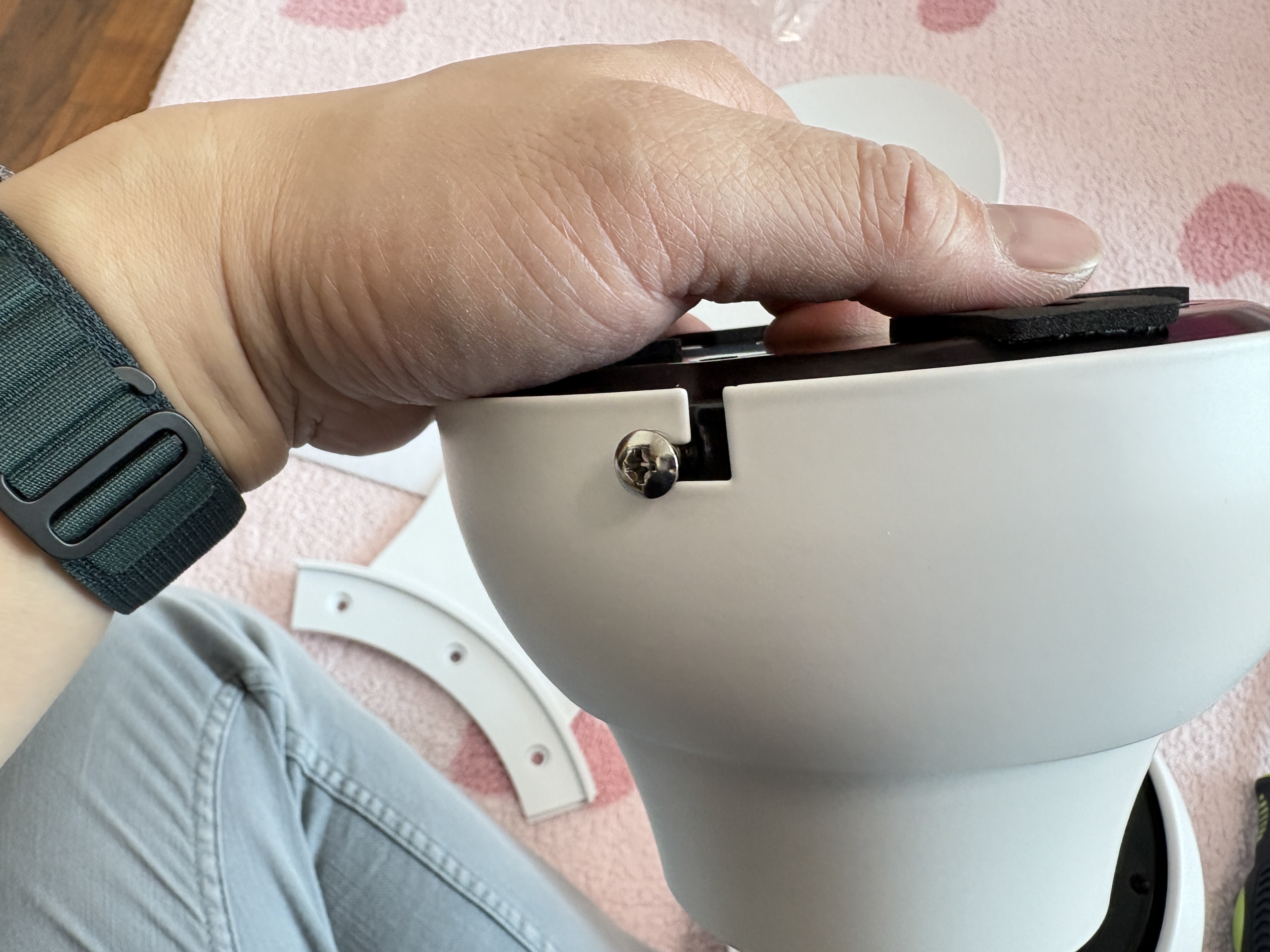

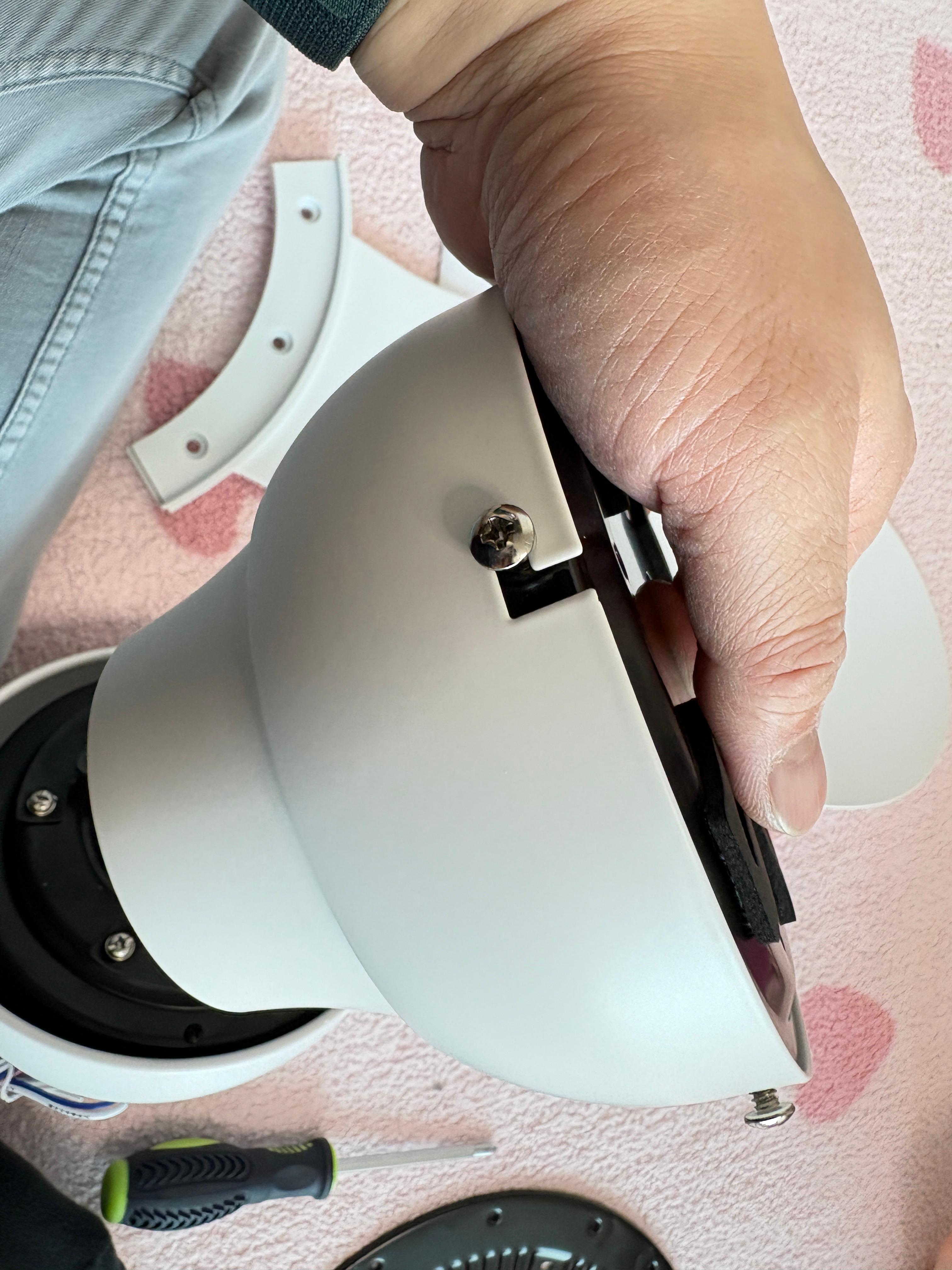

아까 보았던 천장과 가장 가까운 부품. 나사를 살짝 풀러서 돌려 뺄 수 있는 구조입니다.





ㄱ 자 구조로 되어 있고, 이게 아주 무거워서 저거 없으면 설치하기 어려울거에요.





요 나사는 장착할때는 풀러야 하고요, 나중에 설치후 고정하는 역할을 합니다.



검은색 판만 분리해서 천장에 먼저 설치해야 됩니다. 설치시 주의할점은, 철제 스터드에 박아야 한다는 겁니다.

실링팬 무게가 상당해서 나무에 고정하기에는 무리일거 같습니다. 석고보드는 더더욱 안됩니다. 꼭 스터드에 박아야 합니다.. 기존에 전등이 설치되어 있다면 아마 90%는 스터드에 설치되어 있을 것이기 때문에 위치를 잘 보고 설치하면 됩니다.

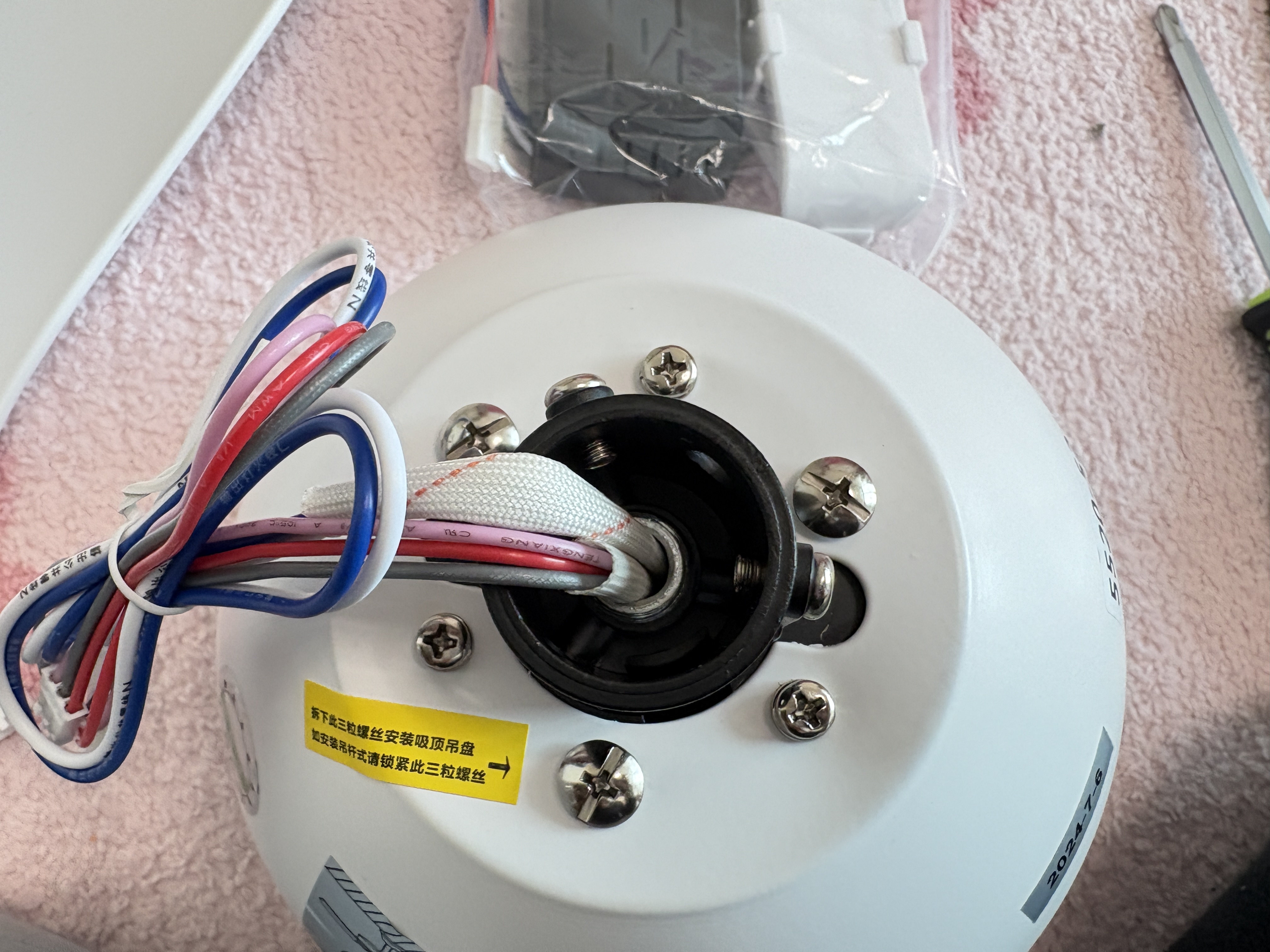

모터 윗면. 설치를 위해서는 큰 3개의 나사를 풀러야 합니다. 작은 나사는 모터 고정용 나사입니다. 풀으면 안됩니다.

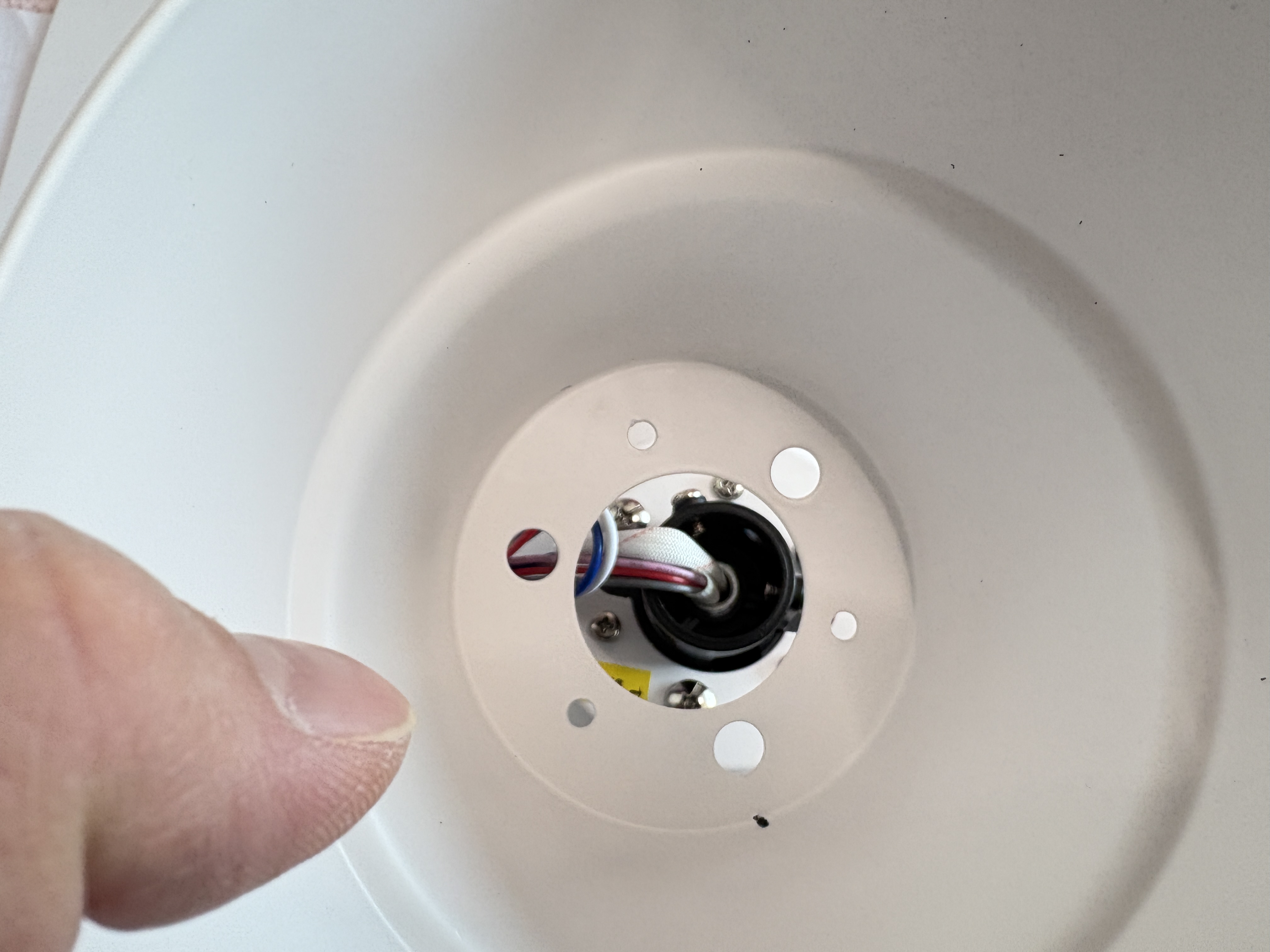

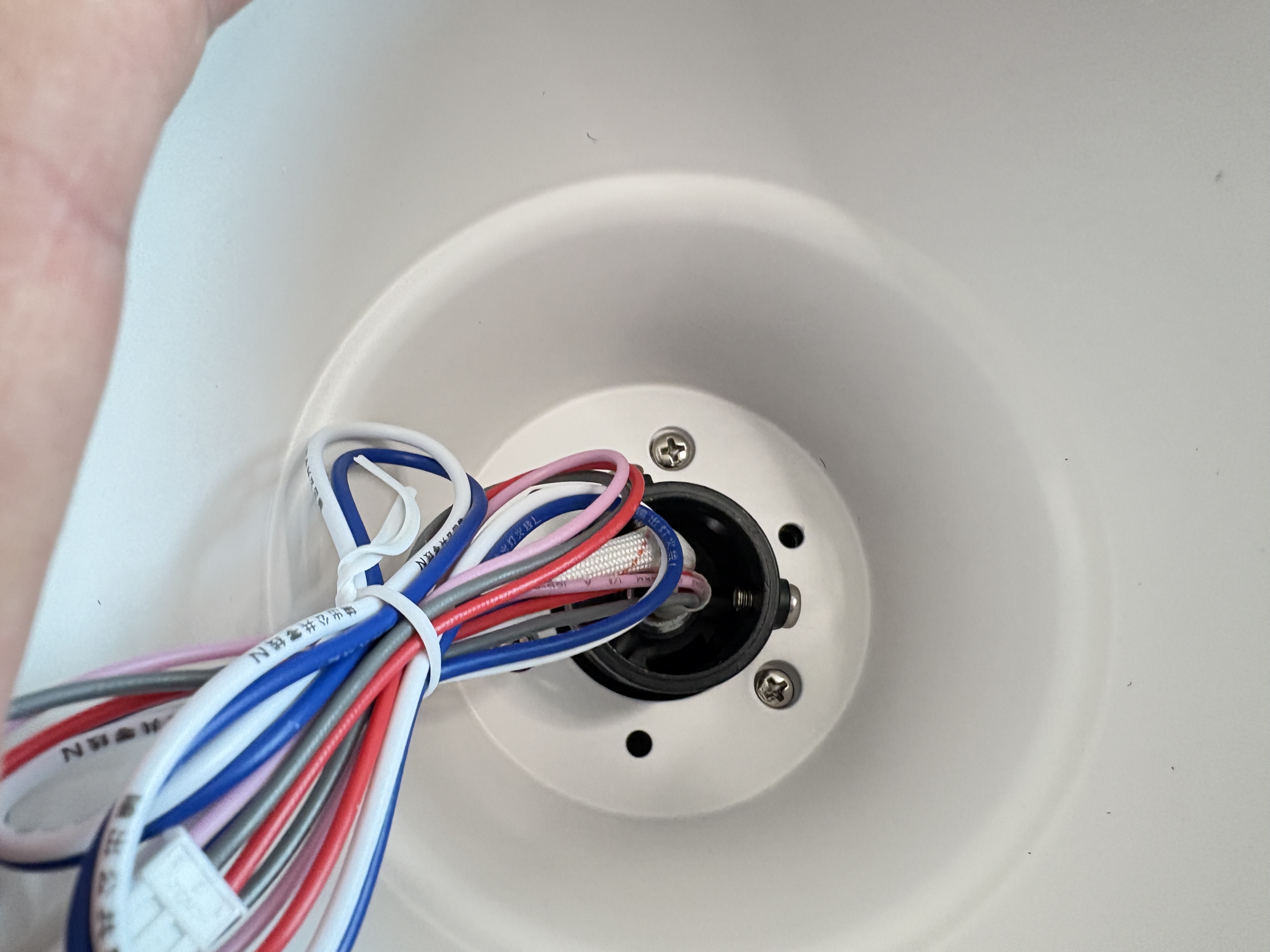

요런식으로 설치가 될건데 선들을 구멍을 통해 가져오면 됩니다.

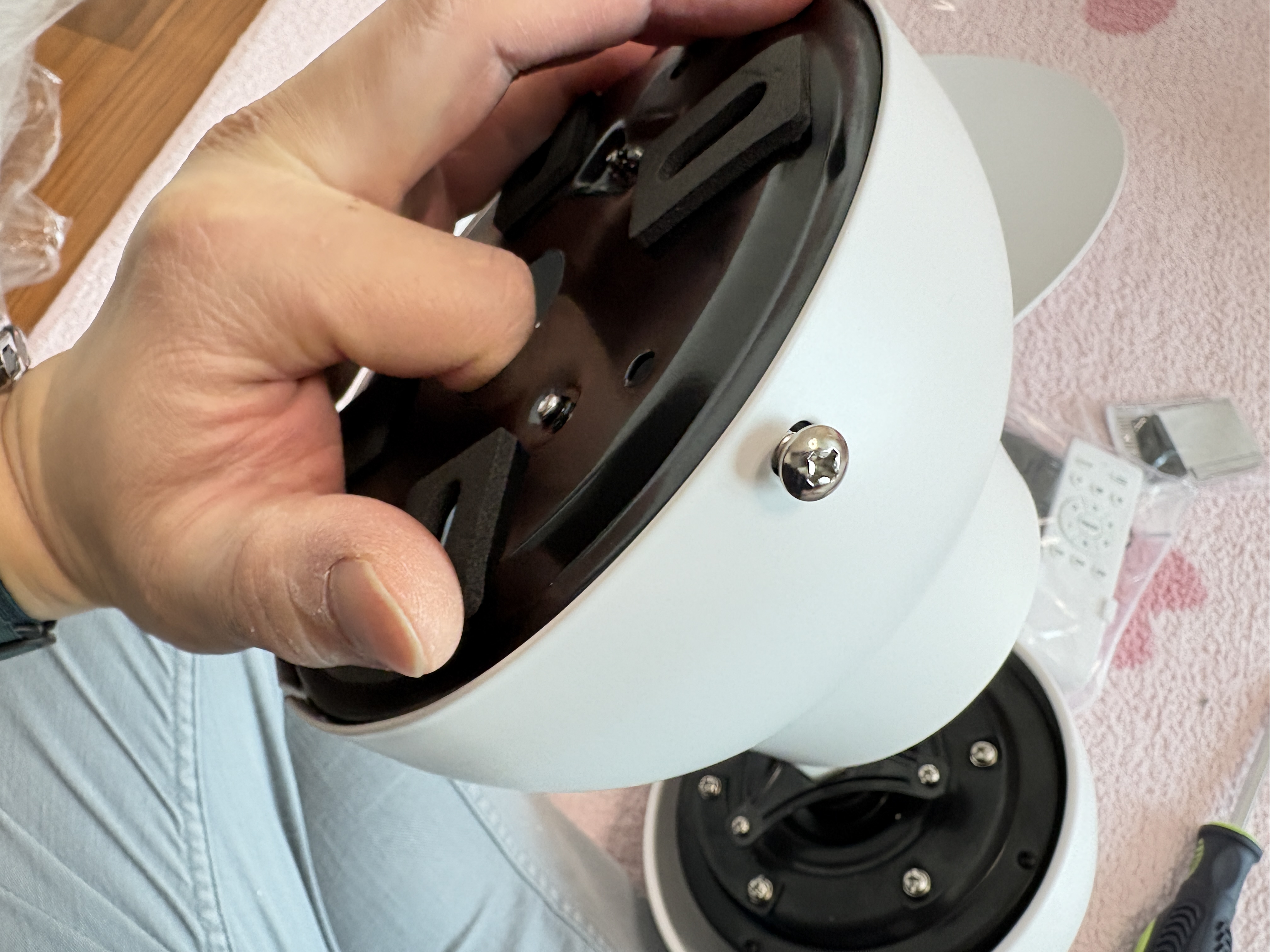

앞서 풀은 큰 나사를 맞춰서 결합하면 됩니다. 작은 나사는 저 구멍에 쏙 들어갑니다.

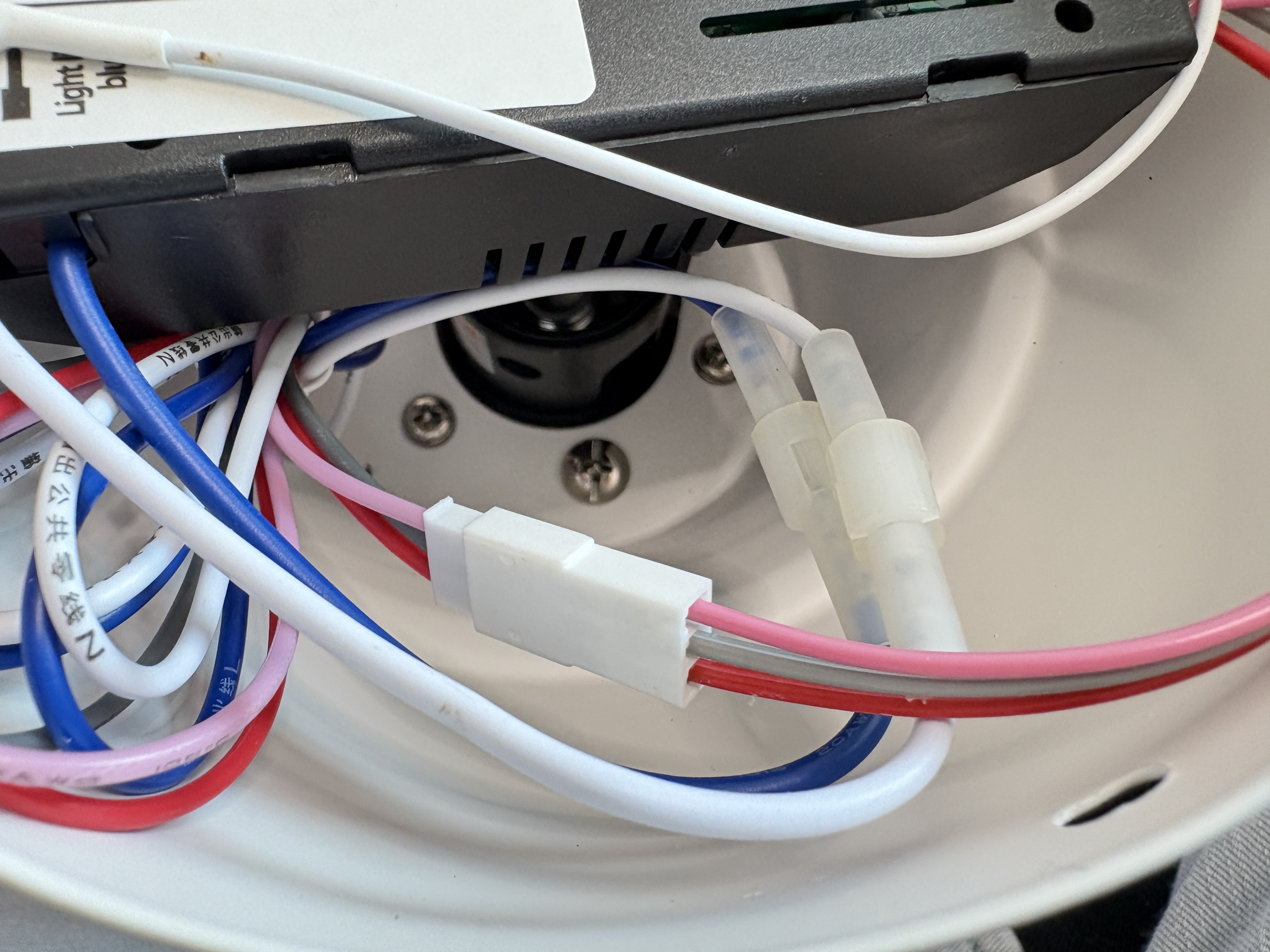

그리고 리모트 컨트롤러와 선들을 결합해줍니다. 색끼리 맞게 연결하면 됩니다.

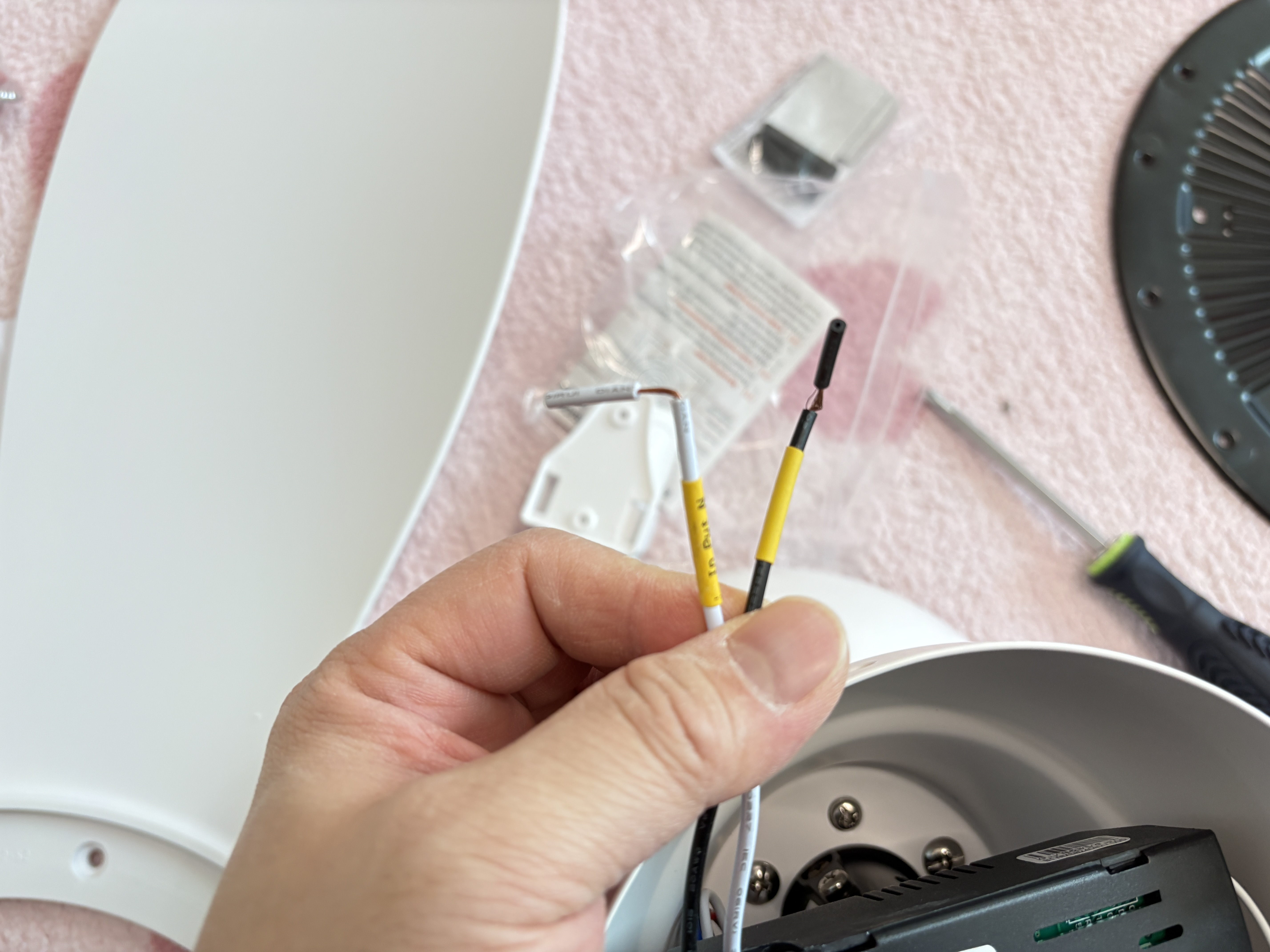

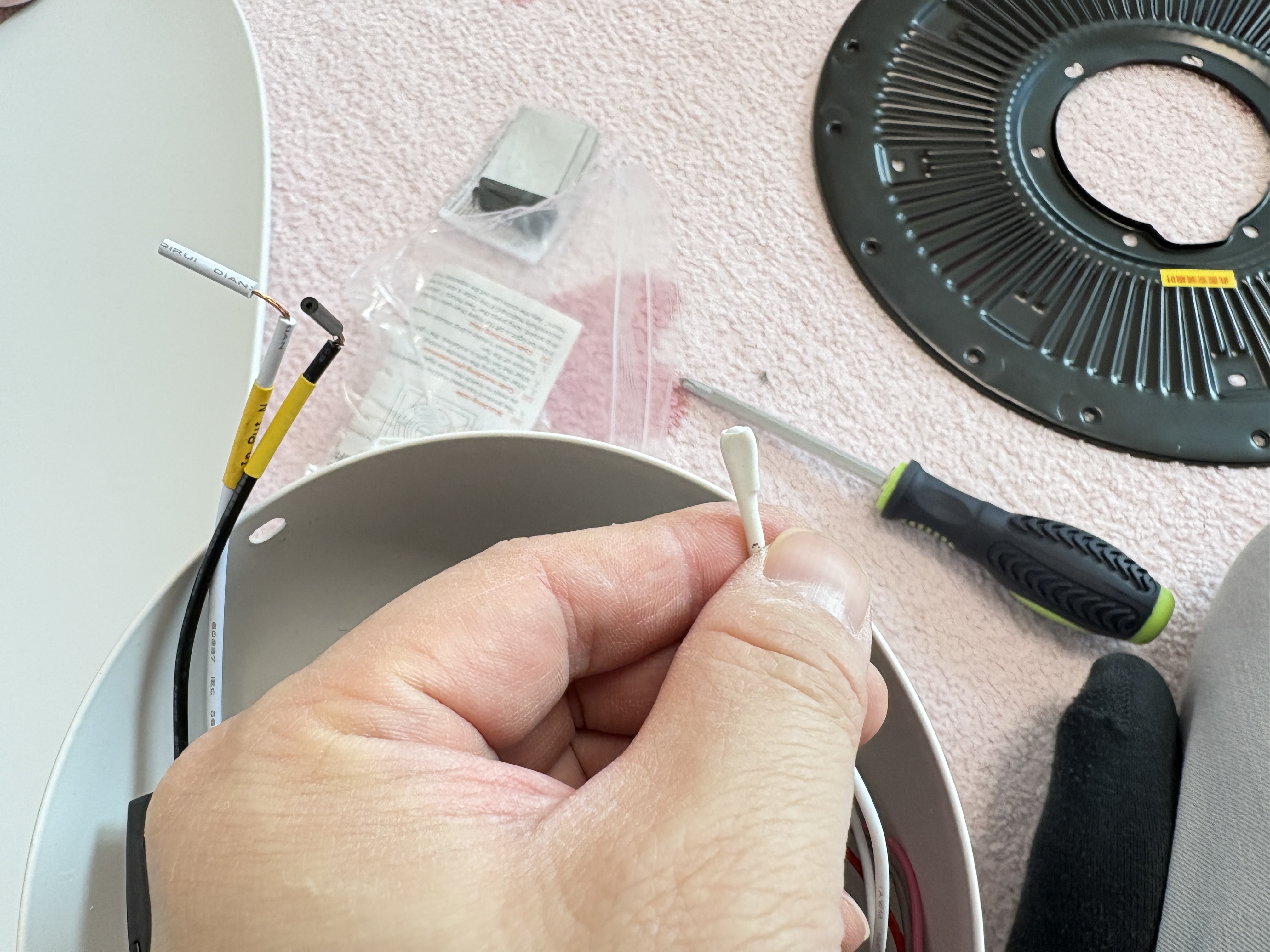

컨트롤러에서 빠져나오는 이 두 선이 실제 전기와 연결되는 선입니다. AC라서 + - 구분은 없습니다.





이거는 리모컨 수신부입니다. 바깥에 노출되도록 설치해야 합니다. 저는 공간이 안나와서 나사구멍 2개 중 하나에 넣었습니다. 고정하는건 하나로도 충분해서요.

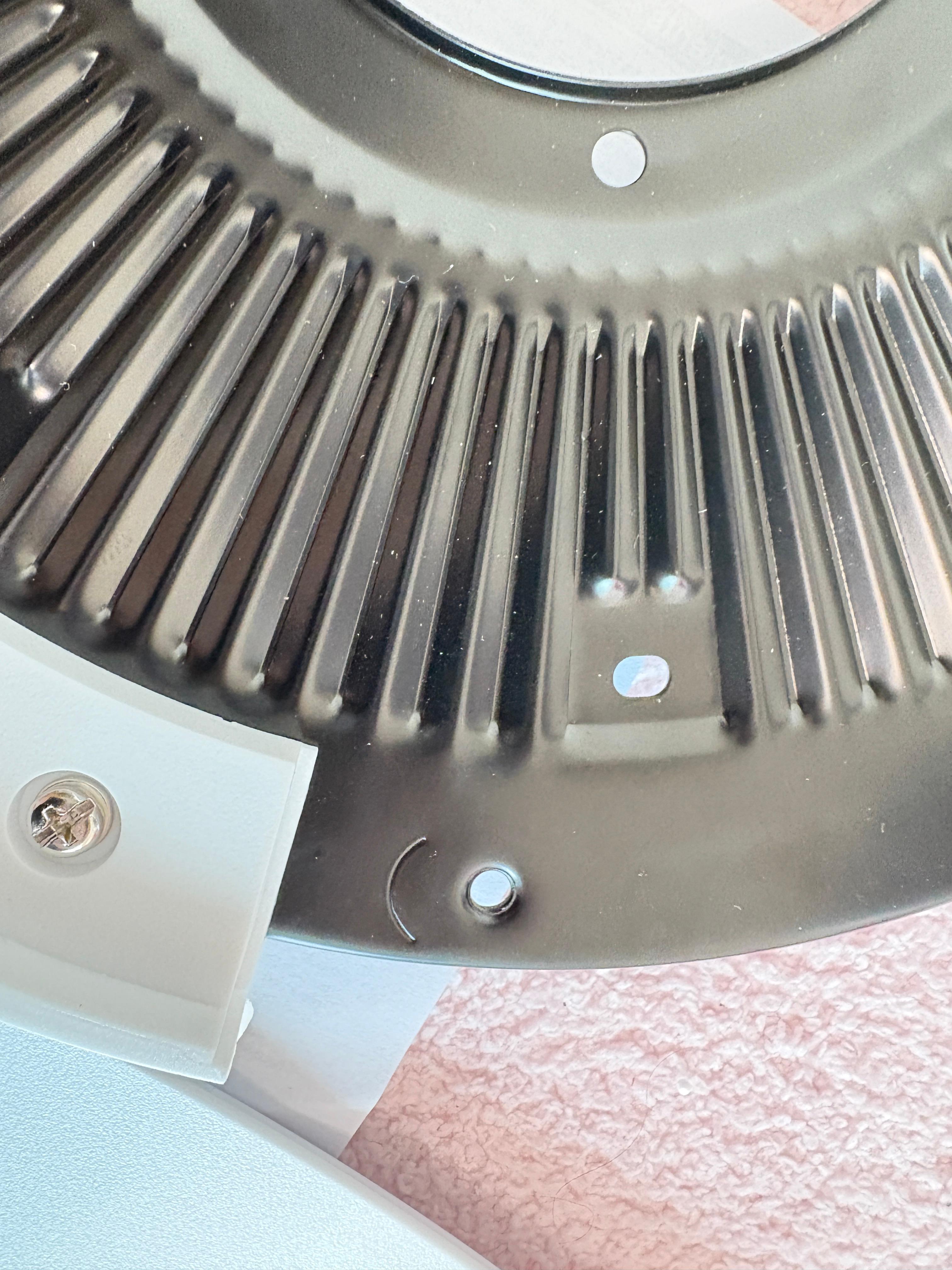

원판에 날개를 설치할때 방향에 주의하시면 됩니다. 사진 참고하셔서 결합해주세요.





이 방향이 위니 주의하시고요, 노란색 스티커에 한자로 써있는데, 번역어플로 번역하면 설명이 나오긴합니다.

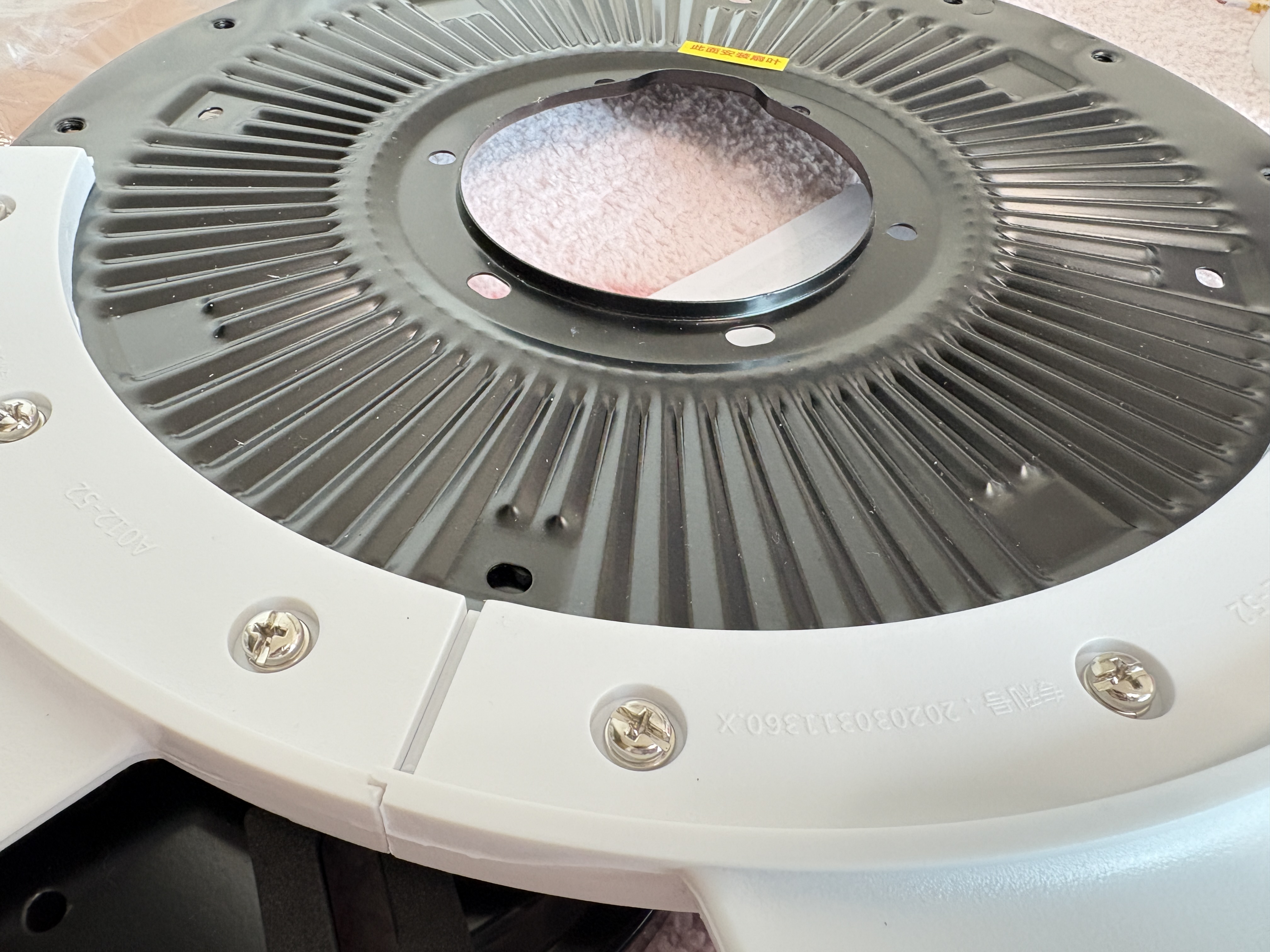

이런식으로 차례차례 이어주면 됩니다.

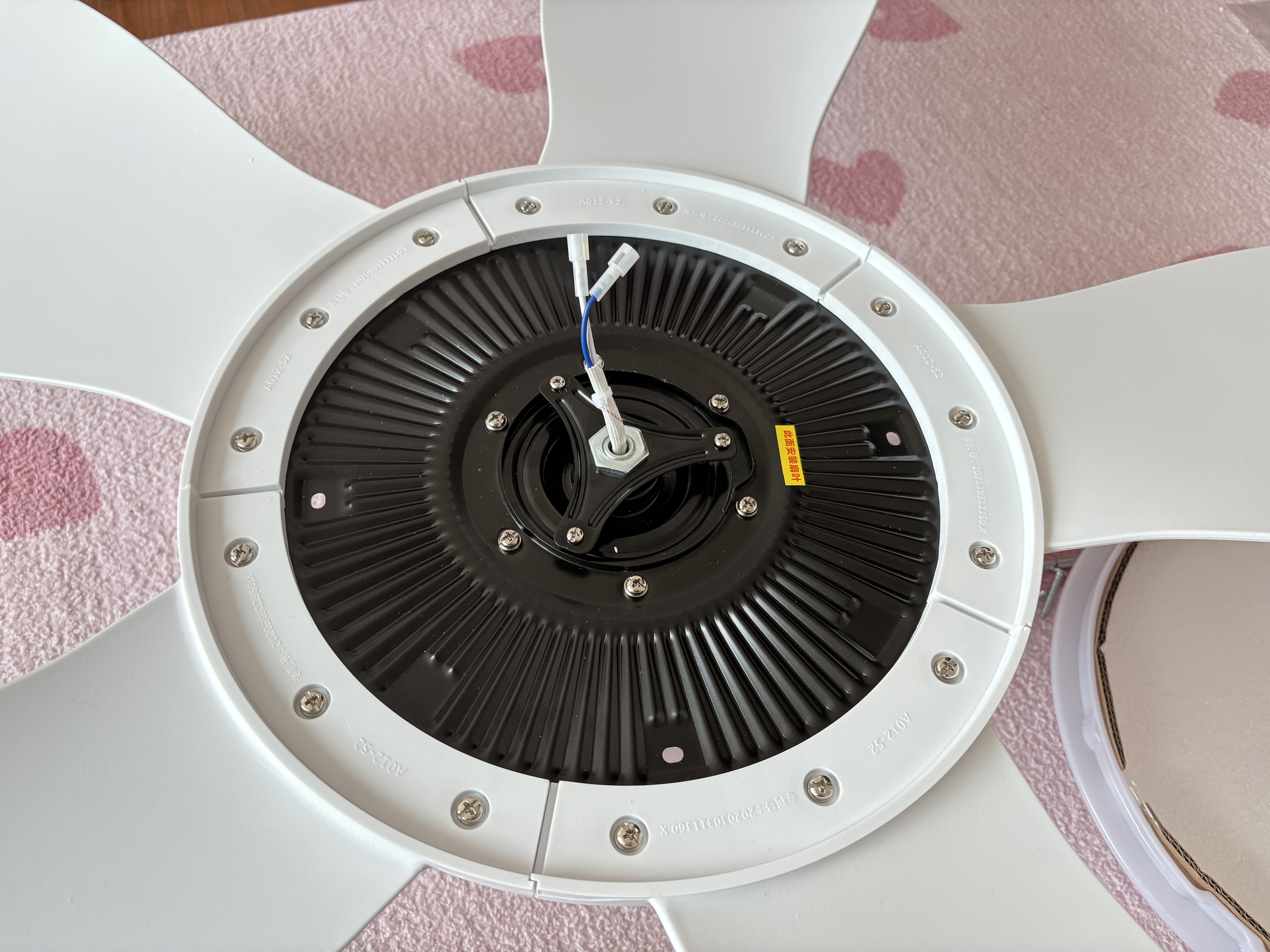

날개를 다 결합하면 모터와는 이 사진처럼 결합하시면 됩니다. 방향에 주의해주세요! 사진 잘 보시고요.



저 2개 선은 전등에 들어갈 선입니다.

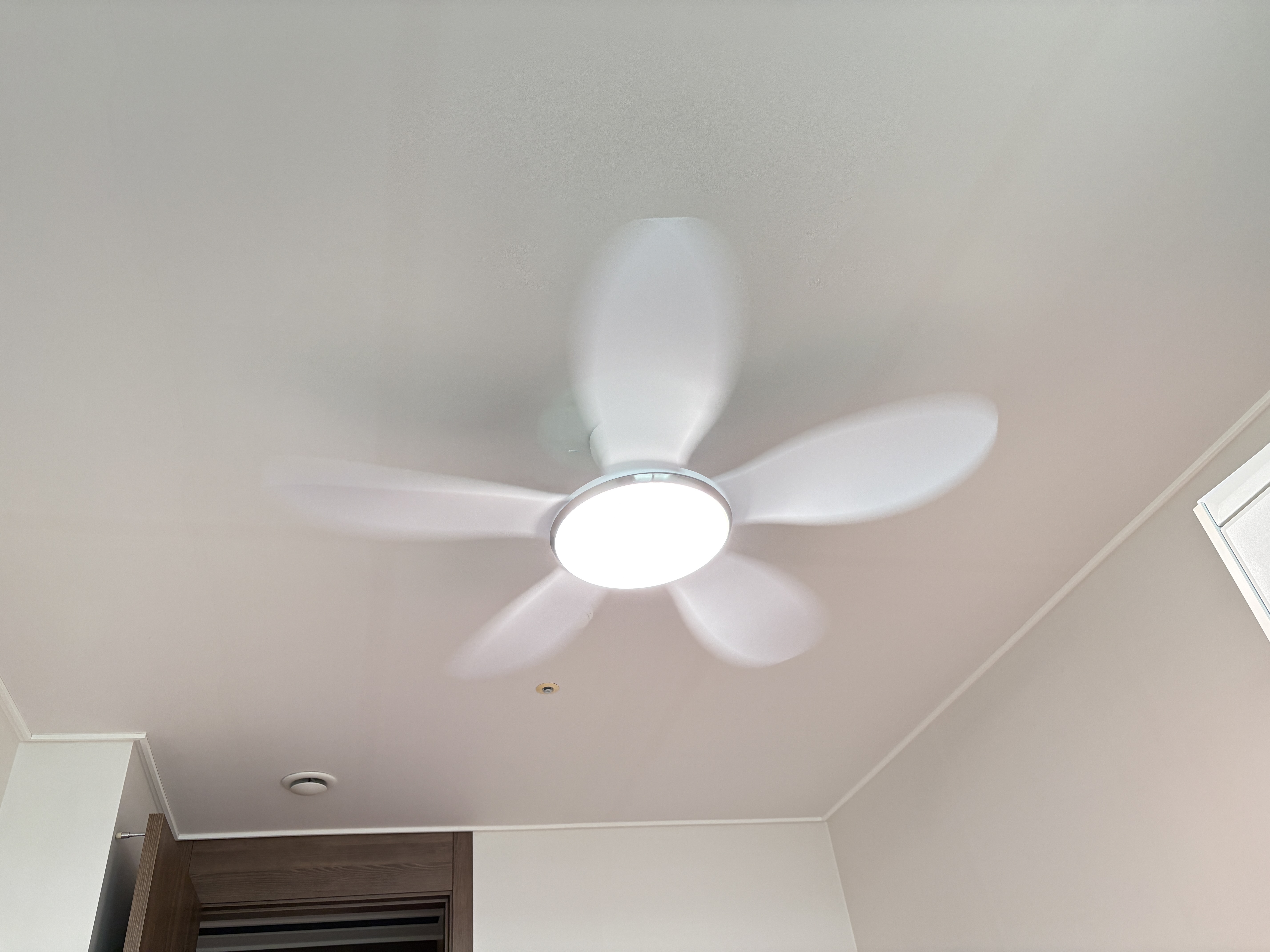

이렇게 하면 설치 끝. 천장에 설치하는 사진은 혼자서 도저히 찍을 수가 없었네요.. 이게 너무 무거워서요 ㅠㅠ



꼭 두 사람이 같이 작업하시길 바랍니다. 전기 선 연결하는 동안 한 분이 들고 있어 주셔야 하거든요...

저는 혼자 하다보니 너무 힘들어서 ㅠㅠ



그럼 설치 잘 되시길 바랍니다!
